久久福利电影,亚洲福利视频导航,国产精品福利一区二区三区,精品国产高清一区二区三区,91精品观看91久久久久久国产,国产福利第一区,91精品综合久久久久久3u8

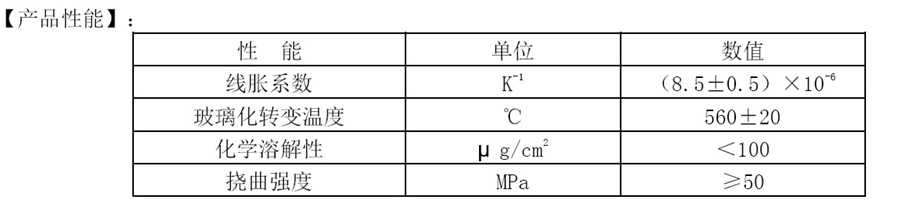

【使用說(shuō)明]:

1.制作鈦金屬內冠，對鈦冠表面打磨粗糙或雕刻花紋以增強金瓷結合強度。打磨后的鈦冠表面需處理干凈。

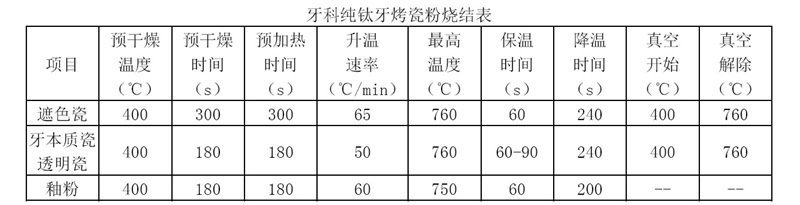

2.遮色瓷燒結:用刷子薄薄的刷涂第一層遮色瓷，按燒結表燒結。刷涂第二層遮色瓷并燒結，使其完全覆蓋金屬冠，燒結的遮色層應具有光滑的表面。

3.牙本質(zhì)瓷和透明瓷燒結:牙本質(zhì)瓷堆塑時(shí)參考對側同名牙等，將堆塑的牙冠形態(tài)，大小與鄰牙相同，對牙本質(zhì)瓷進(jìn)行回切，回切處以透明瓷堆筑，考慮瓷粉燒結收縮量，外形比自然牙大10%左右。堆塑完成后，用干燥毛筆掃除多余烤瓷粉，整理形態(tài)，按燒結表進(jìn)行燒結。

4.形態(tài)修整:燒結完成后，使用表面干凈的磨頭、磨盤(pán)或金剛砂車(chē)針修整解剖形態(tài)。

5.上釉燒結:用刷子按常規方式涂抹釉粉。

制作事項:

1、蠟型恢復

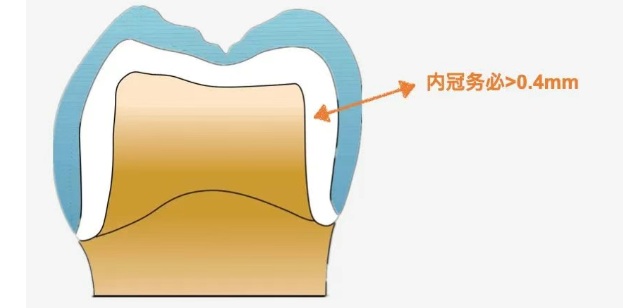

純鈦內冠由于本身的強度和密度的問(wèn)題，低于0.4mm容易發(fā)生蠕變，所以在制作純鈦烤瓷時(shí)除了對技工所有要求，同時(shí)對臨床備牙也是有要求的，除了預留足夠的空間還建議備有肩臺。

2、打磨處理

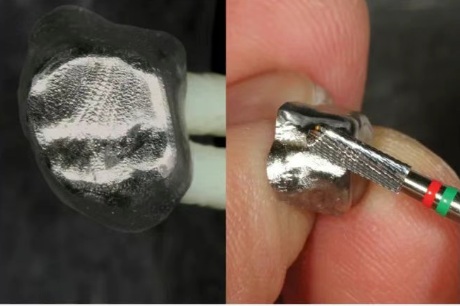

純鈦烤瓷內冠處理時(shí)，必須選用專(zhuān)用的鎢鋼磨頭（普通鎢鋼磨頭不能用于純鈦冠處理）來(lái)進(jìn)行表面處理。要求，鋒利度高，刃口細膩，在切削過(guò)程中才能不會(huì )有雜質(zhì)污染烤瓷內冠而造成崩瓷。建議用純鈦專(zhuān)用的鈦車(chē)針，而且要定期蒸汽清洗，如果沒(méi)有至少也要求打磨純鈦的工具要另備一套，不建議用打磨過(guò)其他金屬的工具打磨。同時(shí)打磨機的轉速建議控制在15000rpm以?xún)?，盡量不要太用力壓打磨機。其他的標準跟普通金屬差不多，例如同方向打磨、不留銳角等。

（若使用打印金屬，打印金屬放置支撐區域，內冠厚度設計不低于0.6mm，因為打印后該區域需要磨除一層來(lái)保證金屬表面的致密度，避免后期飾瓷后出氣泡。）

3、噴砂氧化

純鈦烤冠不需要預氧化，可在噴砂蒸汽清洗完成后，在空氣中置放5-10分中，純鈦會(huì )與空氣中的氧氣形成一層氧化膜。

純鈦冠表面噴砂須使用新的氧化鋁砂（100目），不能與其它金屬所使用氧化鋁砂混用或者使用金鋼砂來(lái)處理表面。噴砂壓力比普通金屬大0.5（約0.2Mpa）。

4、燒結

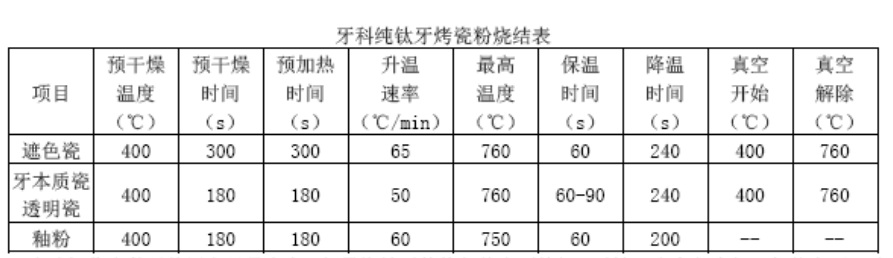

OP按燒結參數燒結，溫度可以略高但不可偏低，烤瓷燒結冷卻的時(shí)候注意設置一下冷卻溫度，否則正常的開(kāi)蓋速度會(huì )讓純鈦烤瓷因為瓷的溫度迅速降溫，而純鈦支架熱傳導比較慢導致蓄熱而產(chǎn)生裂瓷。同時(shí)因為純鈦的熱傳導低的原因，預熱溫度一般也會(huì )設置得比較低。純鈦是低熱傳導物質(zhì)，所以純鈦的烤瓷程序的升溫速率一般都會(huì )設置得較低以獲得金瓷溫度的同步。
